产品介绍

先进制程设备及系统

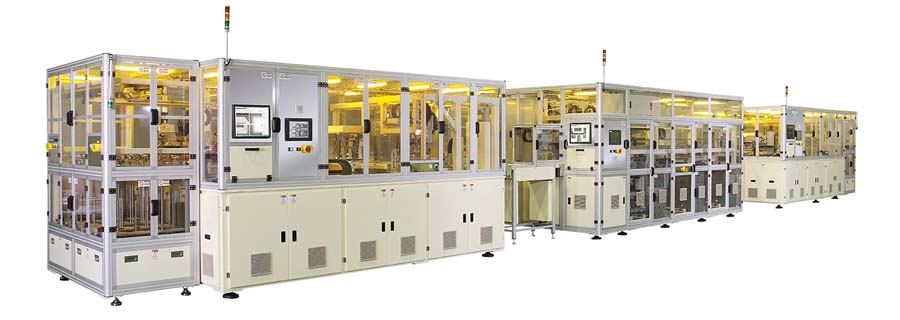

OCA laminator
全自动化贴合 / 光电触控面板

对应各种电子产品触控、面板级材料贴合需求。

  • 拥有国内外大厂丰富产业实绩，可进行高速、高精度与全自动化。
  • 以「大气贴合」及「真空贴合」专业制程经验，提供客户高端触控显示整体解决方案／贴合应用。

4-17” touch screen (Notebook，Ipad，Any Pad， Phone，etc.)

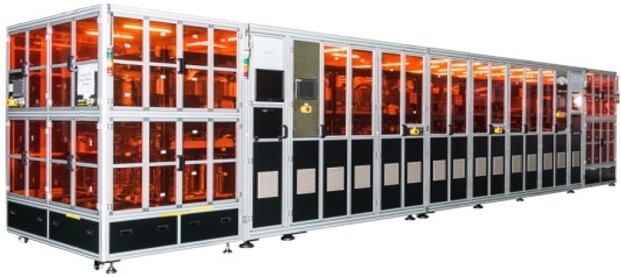

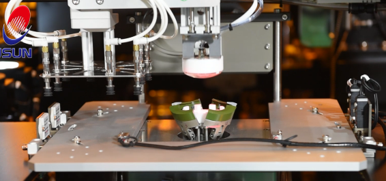

3D automatic laminator
真空贴合设备/ 大气贴合/ 光学膜/ 光轴/曲面/ 3D automatic laminator / AR / VR

针对光学膜和非标准(客制)曲面进行真空贴合，依照客户产品的光学特性提供光轴、视觉等多种对位方案，搭配上料、清洁、电浆(表面处理)、下料、检测等制程模组实现高度自动化与客制化设备。高度客制化，拥有业界量产验证良率最高的全自动线实绩。

  • 对应各种电子产品触控、面板级材料贴合需求。拥有丰富产业实绩，以大气贴合及真空贴合专业制程经验提供客户高端触控显示整体解决方案／贴合应用。
  • 仿型治具设计&独有的腔体温控技术提供客户贴合制程整合方案。

消费性电子产品(头戴式AR/VR、智慧眼镜等)

OCR laminator
水胶贴合/ UV胶水/ TP贴合/ 触控屏幕贴合/ LOCA Coater / OCR贴合/ 涂布贴合技术/ 全贴合技术/ UV固化

OCR水胶平面贴合机是以自动化生产流程概念，将TP-BA 产品与CGS 玻璃通过液态光学透明胶（Liquid Optical Clear Adhesive）进行贴合的生产制程工序，工作方式是人员将BA 及CGS 分别投放于上料平台治具上，再经过将CGS & BA 分别移载放置、LOCA coating、UV预固化、最终于真空腔体内完成BA 与CGS 的精密贴合。

本设备采用密闭、自动的生产方式，可减少外在环境因素影响，借以确保产品品质，并以2片（产品尺寸4”~17”）同时作业贴合的方式，增加生产效率，节省人力输出，提升设备产值。

手机产业，车载屏幕产业，IPAD产品，大型面板生产

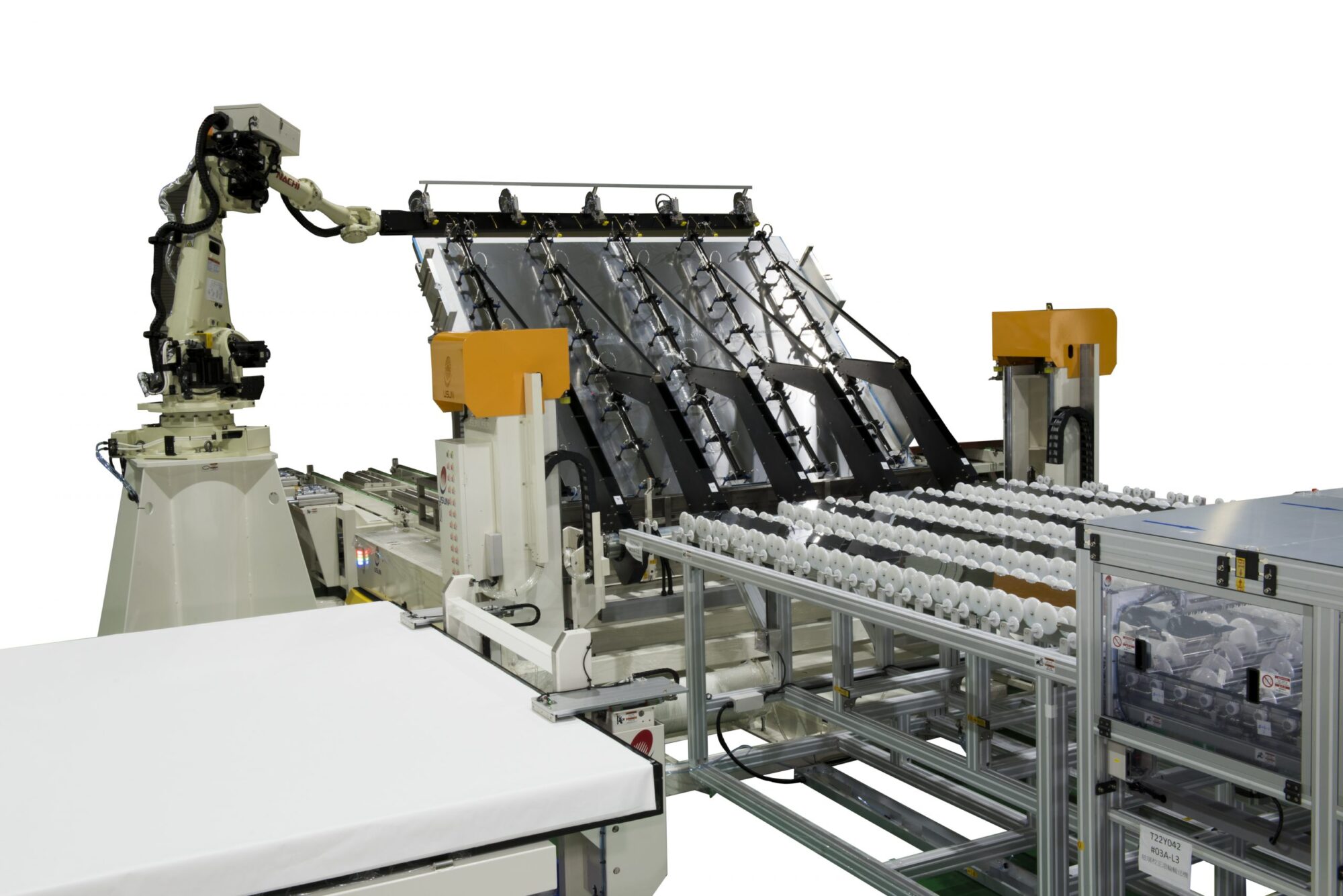

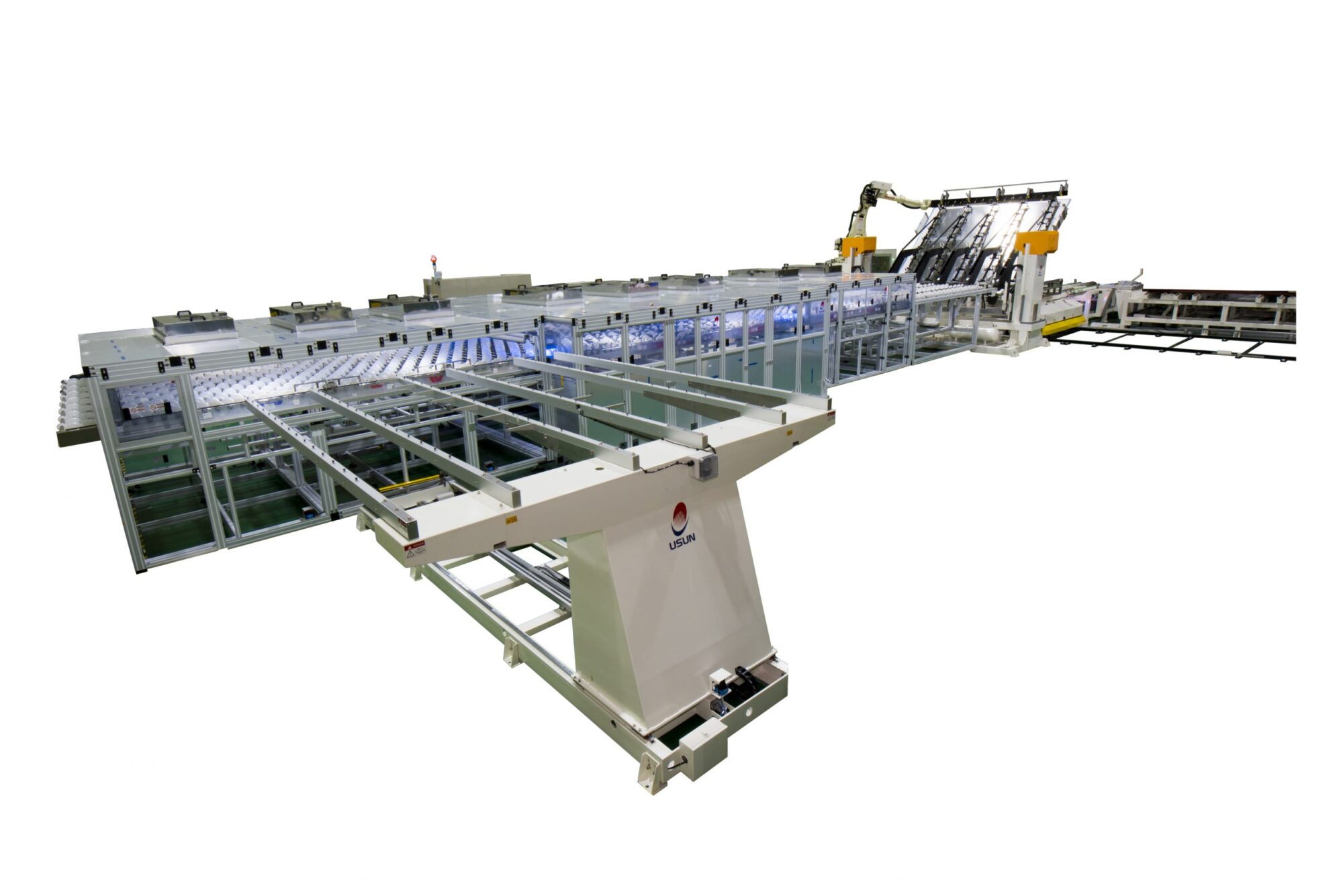

G10 Glass Dense Unpack
面板玻璃 / UNPACKER / Glass unpack
  • 适用于面板产业全世代玻璃尺寸。
  • 台湾面板业阳程UNPACKER设备市占率8成。
  • 相较于传统机械手臂，阳程自制取臂低破片率。
  • G10 T/T:39sec
  • G8.5 T/T:29sec

相较传统手臂取板方式，可以达成设备低检修率、低破片率，
高适用性。结合丰厚的自动化技术，可以适用全世代的玻璃尺寸，并可生产立式栈板及水平栈板。

LCD TV液晶面板、NEG、CORNING、AGC玻璃皆可生产。

涂布应用(Slit Coater)
扇出型晶圆级封装/ fan out / 精密薄膜涂布/ 半导体封装/生物晶片/ 钙钛矿太阳能电池/ Slit coater
  • 涂布对应尺寸(mm): G2/370×470~G6/1850×1500
  • 涂布速度(依材料): 5~200mm/sec
  • 适用涂液黏度范围: 1.2~10，000 mPa． s(cps)
  • 涂膜厚度(湿膜/依材料): 5~200 um
  • 膜厚均匀度(依材料): ~2.5%
  • 采专用运动控制模组对应各种高精度薄膜涂布需求。
  • 可依单机人工操作或自动化量产线需求软硬体规划设计。
  • 涂布刀组(含shim plate)均为自主模流分析设计加工制造。
  • 可对应全面与精密间隔条状涂布需求。
  • 备有完整涂布方案能力: 物件涂布前表面处理、涂布、涂液定型真空干燥、烘烤固化、光学膜厚量测等。
  • 依制程需求可规划全自动,高洁净度无人产线。
  • 产品特性:高精密薄膜涂布/高均匀度涂布膜厚/高膜面平整性。
  • 设备优势：节省->材料/ 制程时间/ 废液污染等。

半导体/生医晶片/显示器/太阳能产业/钙钛矿光伏/生医检测

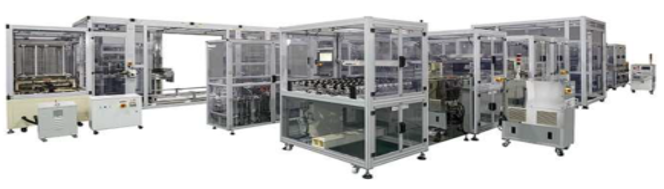

Thin film coating system
涂布/ 真空干燥定型/ 烘烤固化膜厚检测/ 系统整合全自动线
  • 涂布对应尺寸(mm): G2/370×470~G6/1850×1500
  • 涂布速度(依材料): 5~200mm/sec
  • 适用涂液黏度范围: 1.2~10，000 mPa． s(cps)
  • 涂膜厚度(湿膜/依材料): 5~200 um
  • 膜厚均匀度(依材料): ~2.5%
  • 采专用运动控制模组对应各种高精度薄膜涂布需求。
  • 可依单机人工操作或自动化量产线需求软硬体规划设计。
  • 涂布刀组(含shim plate)均为自主模流分析设计加工制造。
  • 可对应全面与精密间隔条状涂布需求。
  • 备有完整涂布方案能力: 物件涂布前表面处理、涂布、涂液定型真空干燥、烘烤固化、光学膜厚量测等。
  • 依制程需求可规划全自动,高洁净度无人产线。
  • 产品特性:高精密薄膜涂布/高均匀度涂布膜厚/高膜面平整性。
  • 设备优势：节省->材料/ 制程时间/ 废液污染等。

半导体/生医晶片/显示器/太阳能产业/钙钛矿光伏/生医检测

VCD真空干燥
  • 对应溶剂型涂料，可快速干燥，减少Mura问题
  • 拥有模拟分析技术，协助客户干燥制程建立
  • 1atm~10Pa
  • 真空加热器：RT~150℃
  • 多段降压控制

自动化视觉及缺陷检测设备

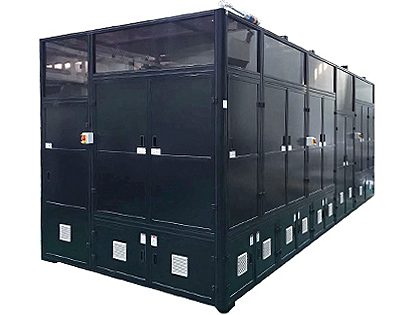

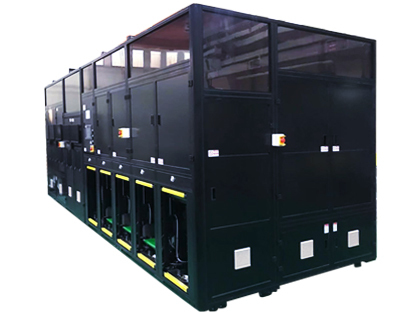

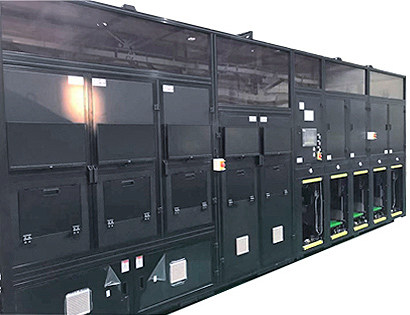

Demura+Gamma Turing Machine 是自动批量生产方式的检查设备，它可以对软性OLED 显示器的辉度、色差、彩虹条纹不均匀现象进行参数补偿，另外资料记录与上传功能，方便生产管理的自动化设备。

  • 可依客户需求追加亮度、黑点、线缺陷、斑点等，检测项目。
  • 可靠度高产速、精简目检人事成本取代传统人工目检方式。
