产品介绍

PCB/CCL制程设备

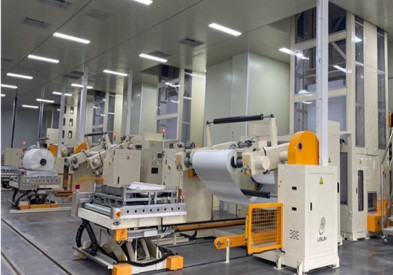

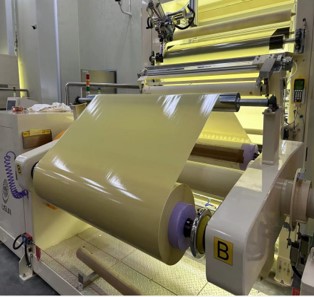

CCL 含浸系統

含浸 / 上膠 / 玻璃纖維布 / Glass Fabric / 熱煤油式

USUN含浸機近年在兩岸有35條線的實績。
近幾年更致力於含浸機系統控制與製程的精進。

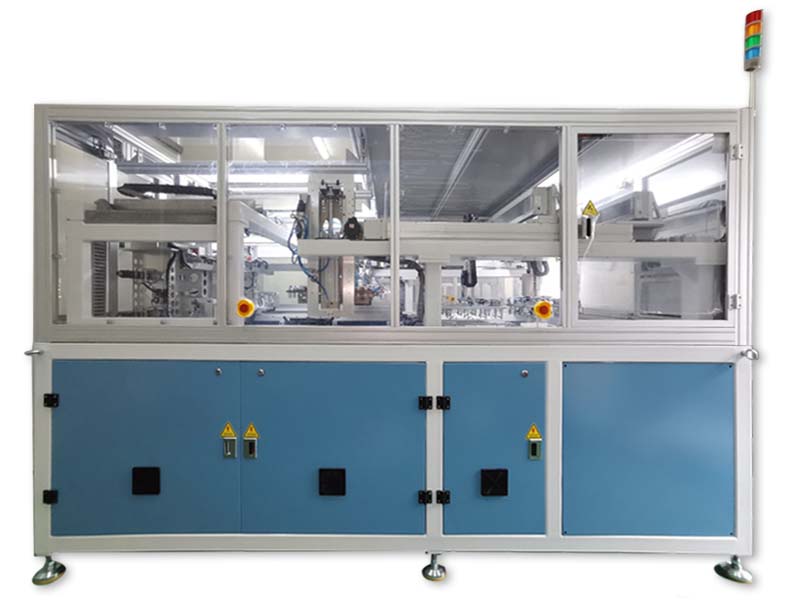

CCL自動檢片裁片

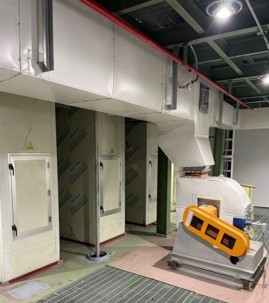

RTO / Treater

類型：1017/2116/7623
寬度：950~2220mm
長度：950~1230ＭＭ
行速度：Max 25m/min(依布種，薄布採吸取堆疊)
機台尺寸：9750mmL x 5000mmW x 2800mmH
片長精度：±1mm 對角精度：±2mm
堆疊高度：Max 450mm
棧板承載重量：Max.2,000kg
電源需求：380V x 3phase x 50/60Hz
控制系統：堆疊及升降皆採伺服馬達

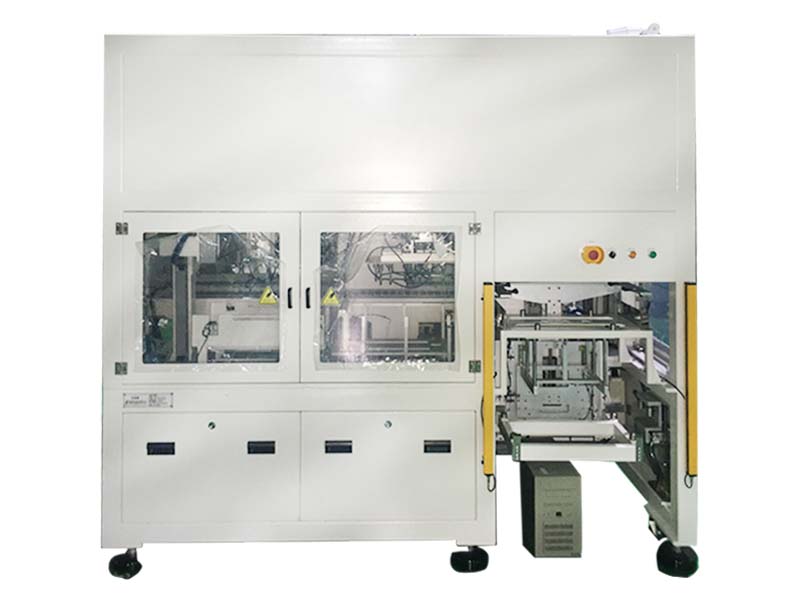

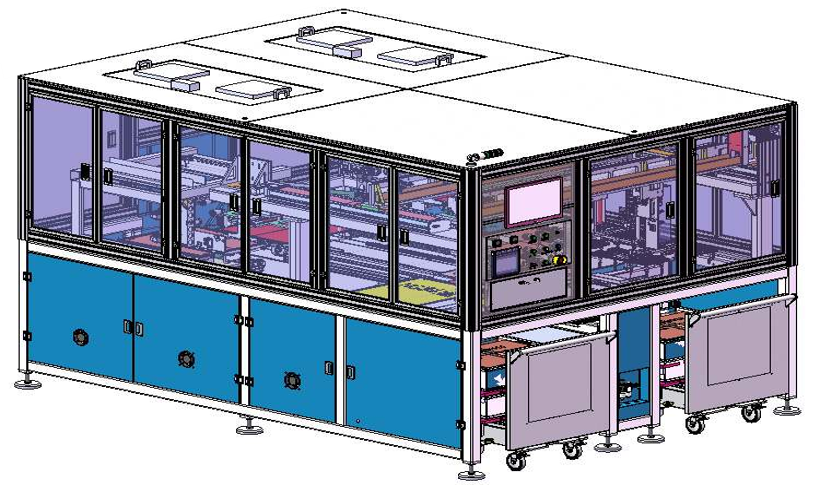

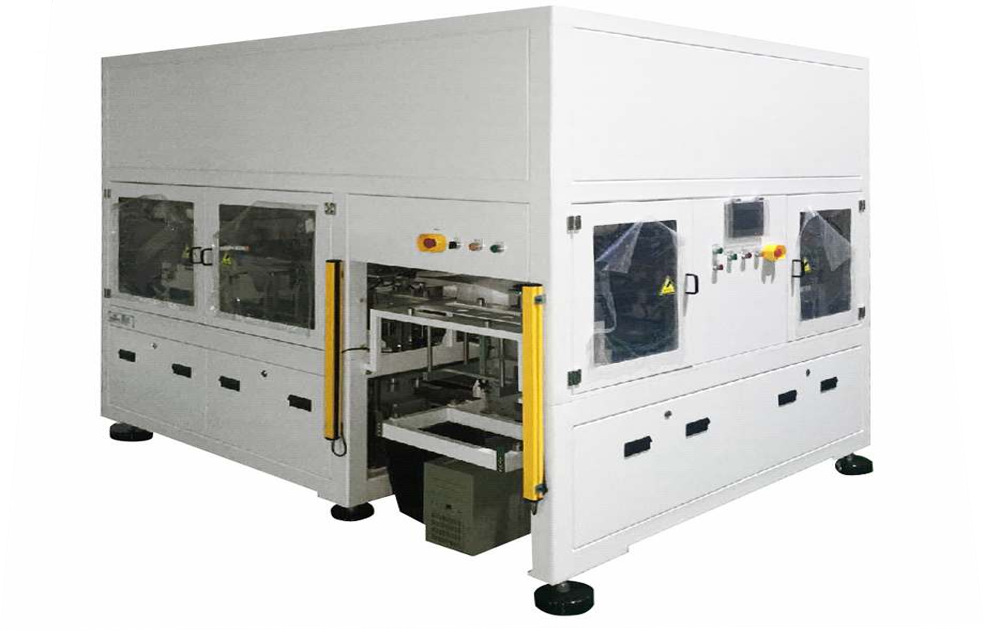

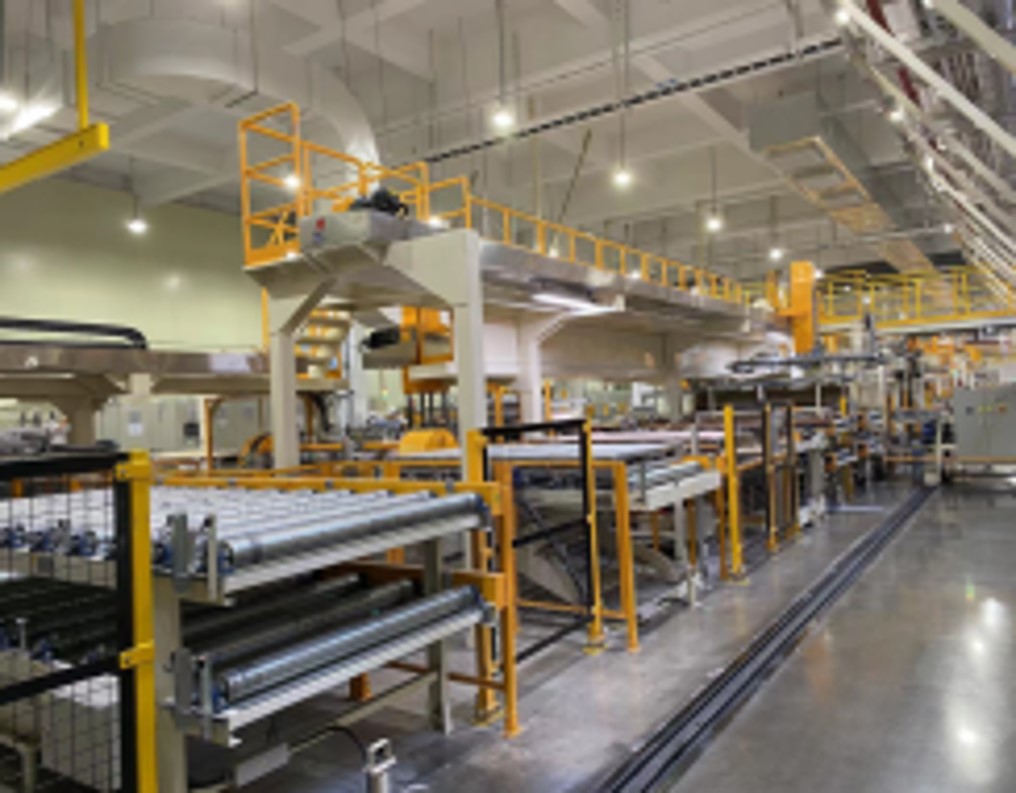

CCL自動疊合&拆解系統

自動疊合 / 拆解 / De-book / lay up / Scrubber水洗烘乾

刷磨、水洗、烘乾段動力輸送系統獨立控制。
磨刷使用IE4超優級效率馬達
磨刷輪升降採伺服螺桿，可搭配測厚實現自動調整磨刷間距
磨刷段缺水停止運轉裝置
夾送膠輪採汽缸設計，可調整壓力與間距
自動補水、低水位停止
設備運轉狀態可sensor監控
有鏡板記數顯示
烘乾使用超級風刀替代傳統鼓風機達到節能
有效清潔乾燥，無水珠、汽、印
熱風經過濾，設備傳送及烘箱內壁容易清潔。

適用於CCL廠銅箔基板於無塵室內將上下銅箔、PP及不銹鋼鏡板自動依序疊合於底板上送至熱壓機熱壓成型。
良率高、機械空組速度8秒。可自動更換緩衝墊及底板清潔。
適用銅箔：1/3、1/2、1、2 oz (厚銅需特殊設計)；PP：1017、1027、106、1080、2116、7628。
彩色觸控螢幕操作、簡單方便、異常訊息顯示說明。
尺寸切換預先設定於觸控螢幕上，切換簡單並可做微調。
目前提供1UP及2UP兩種設備。

CCL自動裁剪系統

CCL裁剪

陽程雷射雕刻機採用MOPA(Master Oscillator Power Amplifier)光纖雷射作為加工雷射源，具脈寬選擇範圍廣、頻率範圍廣、單脈衝能量高與光束品質佳等特性，搭配數位振鏡與場鏡可進行特徵尺度小至40~50µm之精細打標製程，機構設計具高強度，亦可保護使用者免於製程汙染物之侵害，是一款適用於精密工業、食品業、生醫業等領域之精密雷射雕刻系統。
